DLIVE エクスパンション ラインナップ

DX32

DX168

DX164-W

DX LINK

DX-HUB

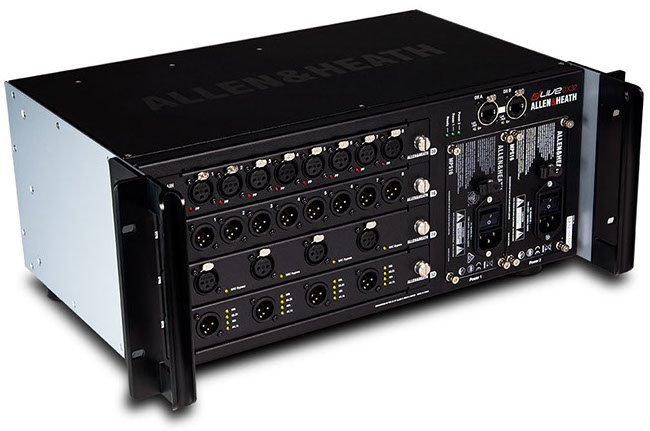

DX32

- 4×8chモジュラーデザイン

- ホット切替可能なデュアルリダンダント電源

- Surface、MixRackへデュアルリダンダントCat5リンク

- ラックマウント、直置き使用可能

DLIVE DX32 I/O モジュール

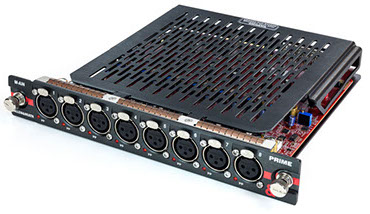

M-AIN

M-DIN

XLR×8個のリコール付きプリアンプ、ゲイン、パッド、48Vはプリアンプ内でデジタル制御されています

SRC(サンプルレート32kHz - 192kHz)を備えた4xステレオAES3, XLR入力サンプルレート変換は、96kHz動作でバイパスすることができます

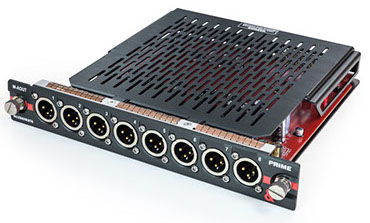

M-AOUT

M-DOUT

8ラインレベル、バランスXLR出力パワーオン・オフ時のノイズを防ぐためにリレー保護されています

4xステレオAES3, XLR出力(44.1kHz、48kHz、88.2kHzまたは96kHzの切り替え可能)

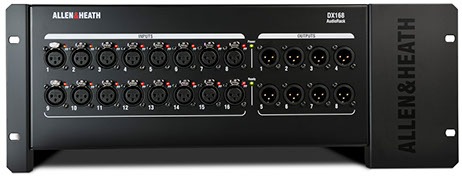

DX168

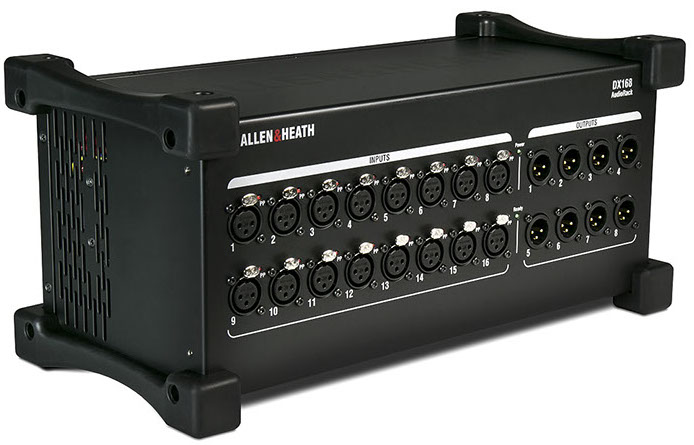

16 XLR インプット / 8 XLR アウトプットポータブルDXエクスパンダー

DX168はXLRマイク入力×16とXLRライン出力×8を備えており、Allen&Heath独自の96kHz DXプロトコルでdLiveシステムと通信し、dLiveシステムとユニット間の接続はCAT5eのケーブルで接続します(最大100m)。

- 16×XLR マイクプリアンプ

- ファントムパワーLEDインジケーター

- 8×XLR ライン出力

- DX A:イーサコンポート

- DX B:デイジーチェーンまたは、リダンダント用イーサコンポート

- ゴム製バンパー付き

- 持ち運び用ハンドル付き

- オプションでラックマウンドキット利用可能

「リダンダント」モードでは、SクラスおよびCクラスシステムへの非冗長シングルケーブル接続だけでなく、dLive Sクラスハードウェアへのデュアルケーブル冗長接続も可能です。最大6台のDX168ユニットを最大96個のリモート入力と48個のリモート出力が可能なdLive SクラスまたはdLive Cクラスシステムに接続できます。また、「カスケード」モード(ファームウェア1.60以上で使用可能)では、最大2台のDX168ユニットをdLiveシステムに接続することができます。

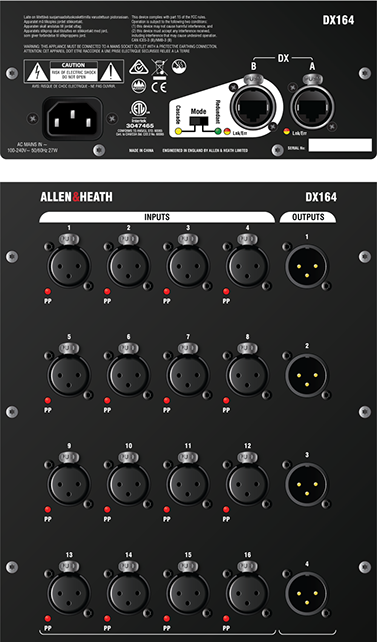

DX164-W

16 XLR インプット / 4 XLR アウトプット

ウォールマウントDXエクスパンダー



このユニットは、Cat5ケーブル経由でDX製品を分散して拡張するためのリモートデバイスです。 リモートオーディオユニットは、個別に設定されたファンタム電源と4つのXLRライン出力を備えた16個のXLR入力を提供します。 ファントムパワーLEDインジケーターは、リモートオーディオラックの入力ソケットごとに提供されます。



2つのイーサコン DXリンクコネクターが、デジタルオーディオおよび制御シグナルを伝送します。 ユニットは、MODEスイッチによって「冗長」または「カスケード」モードを選択します。 「冗長」モードでは、ユニットはミックスラックまたはサーフェスへの完全な冗長接続し、 「カスケード」モードでは、2つのユニットのシリーズ接続を可能にします。



リモートオーディオラックは頑丈なスチールシャーシを備えていて、壁やステージに埋め込みことができます。

- ウォールマウント、埋め込み型

- 16×XLR マイクプリアンプ

- ファントムパワーLEDインジケーター

- 4×XLR ライン出力

- DX A:イーサコンポート

- DX B:デイジーチェーンまたは、リダンダント用

- イーサコンポート

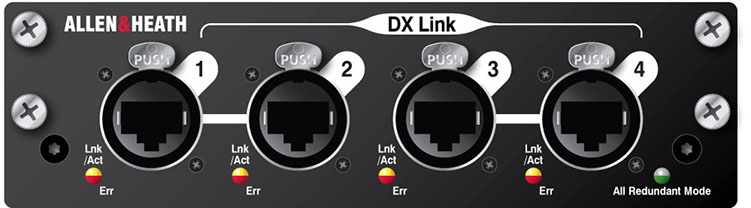

DX LINK

dLive オーディオネットワークカード



DX Linkオーディオネットワーキングカード(M-DL-DXLINK)は、Allen&Heath dLive I / Oポートに装着可能なオーディオネットワークオプションの1つです。 パラレルモードまたはリダンダントモードのいずれかでdLive DXエクスパンダユニットに接続するために使用できる96kHzオーディオの32×32チャネルを搭載する4つのDXリンクポートを備えています。



リダンダントモードでは、1つのDX32、DX168またはDX164-Wエキスパンダーは、冗長接続あたり2本のCat5e(以上)のケーブルを使用して、DXリンクポートの各ペアに接続できます。 パラレルモードでは、1つのDX32または最大2つのDX168 / DX164-Wエキスパンダーを各DXリンクポートに接続して、DXリンクモジュールごとに最大128個のリモート入力と64個のリモート出力をdLiveシステムに追加することができます。

- 4×DX リンクポート

- イーサコンポート

- DX32、DX168、DX164オーディオエクスパンダーと互換性

- DX Linkモジュールごとに最大128の入力と64の出力をdLiveシステムに追加

- 冗長またはパラレル接続モード

- 96kHzサンプルレート

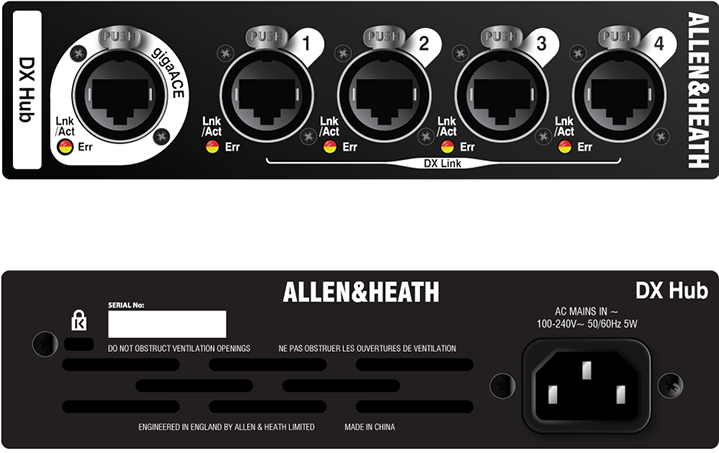

DX HUB

dLive リモートDXエクスパンダーハブ



このユニットはCat5eケーブル経由でDX製品を分散拡張するためのポータブルデバイスです。



5つのイーサコンコネクターを提供します。 1つは、gigaACEリモートオプションカード用のイーサコンコネクター、残りの4つは最大32x32チャンネルを96kHzで伝送するDX拡張用のイーサコンコネクターです。各ポートの接続状態については、LEDインジケーターで確認できます。冗長は、2つのユニットを使用します。



1xDX32または最大2つのDX168 / DX164-Wエキスパンダーを各DXリンクポートに接続して、DXハブモジュールごとに最大128個のリモート入力と64個のリモート出力をdLiveシステムに追加することができます。 2つのDXハブモジュールは、デュアル冗長システムに使用できます。

- DX 拡張用リンクポート(Cat5 接続最大100m)

- イーサコンポート

- DX32、DX168、DX164オーディオエクスパンダーと互換性

- 各DX リンク:32×32 チャンネル、96kHz

- GigaACE gigabit リンク(Cat5e 最大100m) ※オプションモジュール

- 各ポートLED 付き

- IEC 主電源インレット付き内蔵PSU

- 自立型もしくは19 インチラックマウント可能

- ラックマウントキットはオプション

DLIVE リモートコントローラー ラインナップ

GPIO

IP8

IP6

IP1

GPIO

- MixRack または、Surface へCat5 コネクター

- 8 x 切替付きグラウンド入力

- 8× ノーマルオープン(N/O) リレイ出力

  - 最大24V

  - 最大400mA

- 2×10V 出力( 合計最大500mA)

- 標準フェニックスコネクター

- 自立型または、1U ラックマウンド(1/2W)

- PoE (IEEE 802.3af-2003) 規格

- サーフェイス、またはダイレクター経由のIO パラメーター設定

このユニットは、dLive システムと他社製品との統合用の入出力ネッワークデバイスです。



ユニットには8 つのグランド付入力があり、標準のフェニックスコネ

クターでは8 つのノーマルオープンリレー出力が利用できます。リレ

ーは、最大10 ワットの接点定格と0.4 アンペアのスイッチング電流があります。さらに、このデバイスは2 つの+ 10V 出力を提供し、最大総電流は500mA です。 IO パラメーターは、サーフェイスを介してWindows またはMac、iPad または制御ソフトウェアでアサイン可能このできます。

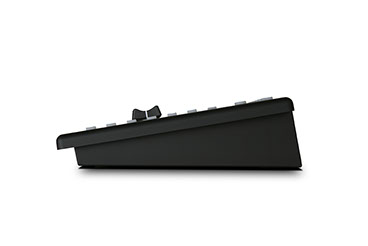

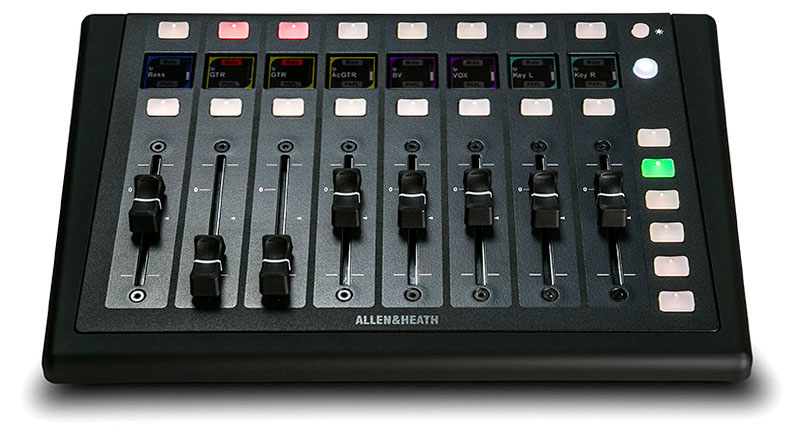

IP8

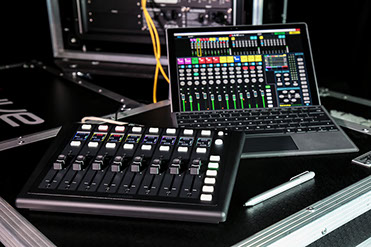

- 8つのフェーダー

- 6レイヤー

- PoE + /または外付け12V PSU(付属)

- dLiveサーフェイスまたはdLiveディレクターによってプログラム

- TCP/ IP経由でdLiveとのインタフェース

- 他のコントローラー、コンピューター + 他社ディバイスとのネットワーク

- 自立型または台座、指揮台や調度品にマウント使用可能

IP8は、多くのインストールアプリケーションに最適で、ライブサウンドのシステムを柔軟性で大幅に向上させるdLive用の次世代型リモートコントローラーです。



標準的なTCP / IPネットワークを介してdLiveミキシングシステムと接続し、イーサネットインフラストラクチャーを使用して他のコントローラー、コンピューター、他社製デバイスとネットワーク接続することができます。



IP8のコントロールと機能は、PC / Mac用のdLive SurfaceまたはdLive Directorソフトウェアを使用してプログラムされており、次のような多くのアプリケーションに対応できます。

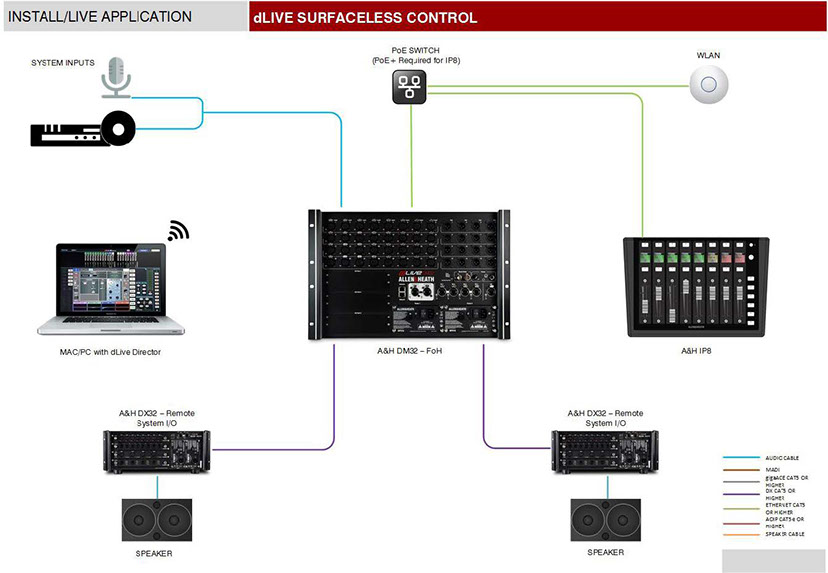

サーフェイスレスのミキシング



dLive MixRackとDirectorソフトウェアを搭載したラップトップで構成されたIP8は、フライイン・デート用のモニター・リグなど、超コンパクトなdLiveのセットアップを実践的に制御するのに理想的です。

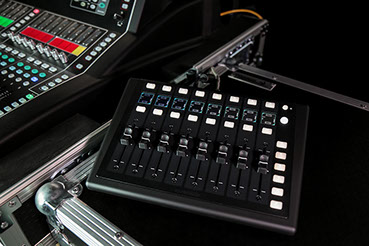

サーフェイスエクステンダー



サウンドエンジニアは、dLive Surface上のすべてのフェーダーストリップを使用して入力チャンネルをコントロールし、マスターレベルを制御するためのサイドカーとしてIP8を設定することができます。

インストレーション



インストーラまたはシステムインテグレータは、部屋のマイクや音楽ソースのレベルなど、個々のオペレータが必要とするこコントロールをIP8に設定できます。

ハイブリッドミキシング

IPコントロールパーソナルミキシング

サーフェイスコントロール

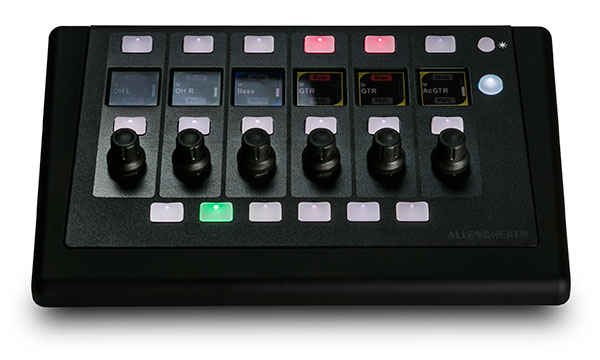

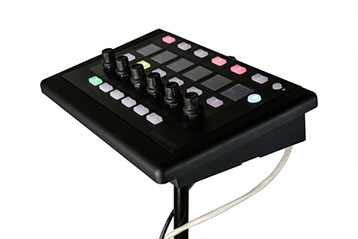

IP6

- 6つのフッシュアンドターンロータリーエンコーダー

- 6レイヤー

- PoE + /または外付け12V PSU(付属)

- dLiveサーフェイスまたはdLiveディレクターによってプログラム

- TCP/ IP経由でdLiveとのインタフェース

- 他のコントローラー、コンピューター + 他社ディバイスとのネットワーク

- オプショナル:マイクスタンドブラケット(AB8999)

IP6はdLive用の次世代型リモコンで、多くのインストールアプリケーションに最適で、システムのライブサウンドの柔軟性を大幅に向上させます。



標準的なTCP / IPネットワークを介してdLiveミキシングシステムと接続し、イーサネットインフラストラクチャーを使用して他のコントローラー、コンピューター、他社製デバイスとネットワーク接続することができます。



IP6のコントロールと機能は、PC / Mac用のdLive SurfaceまたはdLive Directorソフトウェアを使用してプログラムされており、次のような多くのアプリケーションに対応できます。

パーソナルモニタリング



IP6は、複数のチャンネルのセンドレベル、パン、アサインメントをdLive上の特定のミックスにコントロールするように設定できます。 ワイヤレスIEMを使用することで、ミュージシャンは自分のモニターサウンドを自由に制御できます。

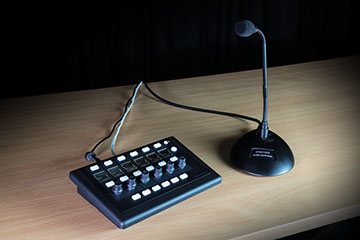

インストレーション



インストーラまたはシステムインテグレータは、部屋のマイクや音楽ソースのレベルなど、個々のオペレータが必要とするこコントロールをIP8に設定できます。

IPコントロールパーソナルミキシング

サーフェイスコントロール

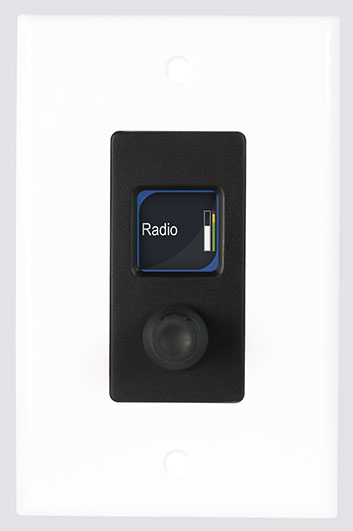

IP1

このリモートコントローラーは、1 個のロータリーエンコーダーと1 個のLCD ディスプレイを備えた固定設置型です。



ロータリーエンコーダーには、プッシュアンドターン操作でアクセスされる2 つの機能があります。



RJ45 コネクターを介して高速イーサネット接続が行われます。 コントローラの接続は、標準のCat5 でミックスラック/ サーフェスに直接接続します。



あるいは、イーサネットスイッチを使用して複数のパラレル接続が可能です。 コントローラーの設定とプログラミングは、組み込みのHTTP ブラウザー、コンソールタッチスクリーン、PC またはMAC にインストールされたリモートソフトウェア経由で行われます。



コントローラーは、付属の12V DC 電源もしくは、PoE(IEEE 802.3af-2003)準拠で外部スイッチまたはPoE インジェクターからネットワークポート経由で給電することもできます。 コントローラは、PoE 規格802.3af(ソースで15.4W)と802.3at(ソースで30W)の両方で互換性があります。



リモートコントローラーは、様々なパットレスボックス規格に合わせて複数のオプションを備えた壁/ 台座を使用してください。 これらのオプションには、さまざまな設計上の仕上げと統合する際のDecora およびMk Elements のフェイスプレートとの互換性があります。



- ウォールマウンドまたは、柱にマウント

- Decora およびMK MK Elements のプレートとの互換性

- MixRack/Surface、イーサネットスイッチとのCat5 接続

- デュアル機能エンコーダー

- LED ディスプレイ

- Surface、ダイレクター、ブラウザーインターフェイスよりプログラム可能

- PoE (IEEE 802.3af-2003) 規格または、12V PSU
